RTK sestava Geomax Zenith60 PRO IMU
RTK sestava GNSS přijímače GEOMAX Zenith60 s jednotkou IMU umožňuje měření a vytyčování se skloněnou výtyčkou. Výtyčku lze naklonit až o 60 ° od svislice. Nejvyšší přesnost měření je zajištěna do sklonu 30 °. Jednotka IMU je odolná vůči elektromagnetickým polím a není ji nutné kalibrovat.
Zenith60 IMU je multikonstelační a multifrekvenční GNSS přijímač, který poskytuje maximální flexibilitu a je určený i pro budoucnost. Je vybaven nejmodernější technologií NovAtel OEM719 Measurement Engine, která umí prostřednictvím 555 kanálů přijímat signály všech dostupných družicových systémů a všech jejich frekvencí. Podporovány jsou již také i budoucí frekvence, například Glonass L3, Galileo E6 nebo QZSS L6.
Díky rychlé inicializaci (do 5 vteřin), spolehlivosti měření 99,99 % a vysoké rychlosti aktualizace určení polohy 5 Hz (20 Hz na vyžádání) je měření v terénu velmi plynulé, spolehlivé a rychlé. Kompaktní design zařízení Geomax Zenith60 IMU, s maximální odolností vůči vodě i prachu (IP 68) a s nárazuvzdornou konstrukcí, která tento GNSS přijímač ochrání proti mechanickému namáhání dle ISO 9022-36-05 i při pádu z výšky 2 m na pevnou zem, dovoluje použití zařízení v těch nejobtížnějších podmínkách. Provozní teplota přijímače je -40 °C až +65 °C. Pracovní doba v režimu RTK je 11 hodin.
V ceně standardní sestavy jsou dvě dobíjitelné baterie, které lze v těle přijímače vyměnit za provozu. Nabíječka 230 V má dvě lůžka, takže obě baterie lze nabíjet najednou. GNSS přijímač Zenith60 obsahuje všechna moderní bezdrátová komunikační rozhraní (4G LTE, WLAN, Bluetooth) a mechanické porty USB a RS232. Do těla přístroje lze vložit SIM kartu a paměťovou SD kartu. Pevná vnitřní paměť pro 8 GB dat.
Geodetická RTK sestava Geomax Zenith60 IMU obsahuje:
GNSS přijímač Zenith60 IMU,
555 kanálů,
GPS L1, L2, L2C, L5,
Glonass L1, L2, L2C, L3*,
Galileo E1, E5a, E5b, AltBOC, E6*,
BeiDou B1, B2, B3*,
QZSS L1, L2, L2C, L6*,
SBAS - EGNOS, WAAS, MSAS, GAGAN,
obnovovací frekvence 20 Hz,
2x baterie a dvoulůžková nabíječka 230 V,
USB flash disk 8 GB,
odolný kontrolér (viz nabídka typů níže),
karbonová teleskopická výtyčka 2,5 m,
přepravní kufr.
Volitelné kontroléry:
ZeniusX Android, 4,3',
Samsung Galaxy Tab Active3 LTE, 8',
Endurance GBV6600, 5,7',
Zenius800 Android, 8',
vlastní tablet nebo chytrý telefon Android (od verze operačního systému 6).
Volitelné rozšíření:
UHF vysílač/přijímač SATEL TR4+, podporující nejrozšířenější protokoly na trhu,
šroubovací UHF anténa,
obnovovací frekvence 20 Hz.
Informace:
GNSS anténa vestavěná
Pevná vnitřní paměť 8 GB
Záruční doba 24
Délka přístroje ø 167 mm
Šířka přístroje ø 167 mm
Výška přístroje 75 mm
Vodotěsnost ano (IP 68)
Nabíjecí baterie ano
Doba nabíjení cca 4 hodiny
Hmotnost 1,32 kg
Pracovní doba cca 12 hodin
Pracovní teplota – 40° C až +65° C
Sklonoměr IMU
Datová rozhraní Bluetooth 5.0
Přesnost statická polohová 3 mm + 0.1 ppm (rms)
Přesnost statická svislá 3.5 mm + 0.4 ppm (rms)
Přesnost RTK polohová 8 mm ± 1 ppm (rms)
Přesnost RTK svislá 15 mm ± 1 ppm (rms)
Počet slotů pro SIM karty 1
Interval záznamu 5 Hz, 20 Hz
GPS L1/L2/L2C/L5
GLONASS L1/L2/L3
GALILEO E1/E2/E5ab/E6
BEIDOU B1/B2/B3
QZSS L1, L2C, L5, L6
WAAS L1/L5
SBAS EGNOS, WAAS, MSAS, GAGAN
Cena sestavy uvedena se základním kontrolerem ENDURANCE.

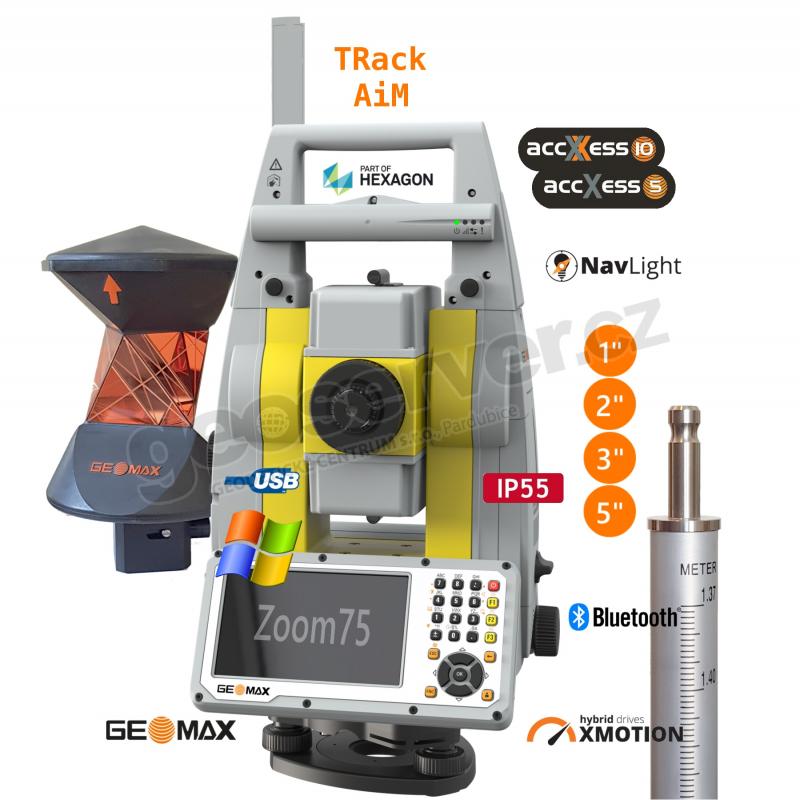

One-man systém GEOMAX Zoom75 Passive
Základní robotický systém Geomax Zoom75 je ekonomickou verzí one-man systému s vyhledáváním hranolu prostřednictvím funkce GeoTRAil, automatickým sledováním TRack a automatizovaným docilováním AiM na odrazný hranol. Rozhraní Long Bluetooth s dosahem 600 m.
Robotická sestava Geomax Zoom75 je základní one-man systém pro přesné a rychlé měření (a samozřejmě i vytyčování) v terénu. One-man systém Zoom75 má bezhranolový dosah 500 m nebo 1000 m, přičemž technologie měření accXess zajistí, bez ohledu na vzdálenost nebo podmínky, měření vzdáleností se skvělou přesností. Nejmodernější EDM jednotka tohoto přístroje vysílá velmi úzkou laserovou stopu, která, v součinnosti s pokročilým zpracováním signálu, dokáže vyhodnotit přijaté signály rychle a přesně. Rychlé vyhledání hranolu kdekoliv v okolí přístroje zajišťuje funkce GeoTRAil, která je součástí obslužného software X•PAD. Zoom75 dovoluje prostřednictvím funkce TRack (sledování hranolu) podstatným způsobem zkrátit dobu terénního měření a tím zvýšit i produktivitu práce. Pro automatizovaný pohyb této robotické totální stanice se využívá nový X-motion hybridní pohon, který dokáže sledovat hranol pohybující se ve vzdálenosti 100 m rychlostí 90 km/h. Díky funkcí AiM (automatické docilování na hranol) je i přesnost běžného měření nadstandardní. Aplikace X•Pad je pro kontrolér dostupná pro operační systém Android, i ve verzi Windows Mobile.
Robotizovaná totální stanice Zoom75 je k dodání ve čtyřech verzích, dle přesnosti měření úhlů - standardní 5', 3' a pro přesné a náročné měřické práce 2' nebo dokonce 1'. Totální stanice má dvojosý kompenzátor, který spolu s aktuální kolimační a indexovou chybou vstupuje do tzv. čtyřnásobné kompenzace os, která zaručuje přesné a spolehlivé měření úhlů. Přístroj má vestavěné i současné moderní komunikační porty - Bluetooth® v přístroji a Bluetooth® dlouhého dosahu, umístěný v madle přístroje. V těle totální stanice pak najdete i port USB mini a sériový port. Data je možné ukládat do vnitřní paměti o velikosti 2 GB, nebo je lze rovnou registrovat na SD kartu či standardní USB flash disk. Standardní součástí této one-man systém totální stanice jsou i naváděcí světla (vytyčovací světla) NavLight, která se využívají především při vytyčovaní. Totální stanici lze zabezpečit proti neoprávněnému spuštění prostřednictvím PIN.
Sestava robotizované totální stanice Zoom75 (one-man system):
robotická totální stanice Geomax Zoom75
5'/3'/2'/1',
bezhranolové měření: A5 (500 m)/A10 (1000 m),
TRack (sledování hranolu),
AiM (docilování na hranol),
automatizované vyhledání hranolu,
ochrana PIN kódem,
Long Bluetooth madlo, vnitřní Bluetooth, USB port standard i mini, slot na SD kartu,
dobíjitelná Li-Ion baterie 4.4 Ah pro 8 hodin práce + nabíječka baterie,
nabíječka baterie 230 V,
adaptér pro nabíjení v autě,
USB flash disk 8 GB,
aplikace GeoMax X•PAD Survey (v češtině),
s funkcí GeoTRAil,
všesměrový odrazný hranol 360° v ochranném obalu,
výsuvná karbonová výtyčka 2,3 m v ochranném pouzdře,
kabel USB - USB mini.
Volitelný kontrolér:
1) kontrolér Geomax ZeniusX (4,3') s alfanumerickou klávesnicí (Android)
držák kontroléru na výtyčku
2) tablet Geomax Zenius800 (8', Android),
držák tabletu na výtyčku
3) tablet Samsung Galaxy Tab Active 3 LTE (8', Android),
držák tabletu na výtyčku
4)vaše vlastní zařízení (Android),
Možnost rozšíření na:
- komplexní systém X•Pole (současné měření TS a GNSS příjímačem)
Úhlová přesnost přístroje - 1, 2, 3, 5'
Dosah měření bez hranolu - 500 / 1000 m dle verze
Dosah měření na hranol - 3500 m
Přesnost měření na hranol - ±(1mm + 1,5 ppm x D) mm
Přesnost měření bez hranolu - ±(2mm + 2ppm x D) mm
Dotyková obrazovka - ano
Zvětšení dalekohledu - 30 x
Minimální zaostření - 1 m
Rozsah automatického kompenzátoru - ±3'
Citlivost krabicové libely - 6' / 2 mm
Bluetooth - ano
Záruční doba - 24 měsíců
Délka přístroje - 226 mm
Šířka přístroje - 214 mm
Výška přístroje - 330 mm
Obraz v dalekohledu - vzpřímený
Typ baterie - Li-ion (4400mAh)
Vodotěsnost - IP 55
Provoz na jedno nabití - 8 hodin
Propojení s PC, PDA, tabletem, chytrým telefonem - USB mini
Dosah měření - mini-hranol - 2 000 m
Kompenzátor - ano
Doba měření - normální režim - 0,8 vteřiny
Interní paměť - 2 GB
Hmotnost - 5,3 kg
Nejmenší zobrazená hodnota - normální režim - 1 mm
Minimální čtení úhlů - 1 ''
Typ displeje - WVGA barevný a dotykový
Velikost displeje - 800 x 480 pix, 5'
Jemná ustanovka - nekonečná
Centrace - laserová olovnice
Trojnožka - odnímatelná
Pracovní teplota - -20°C až +50°C

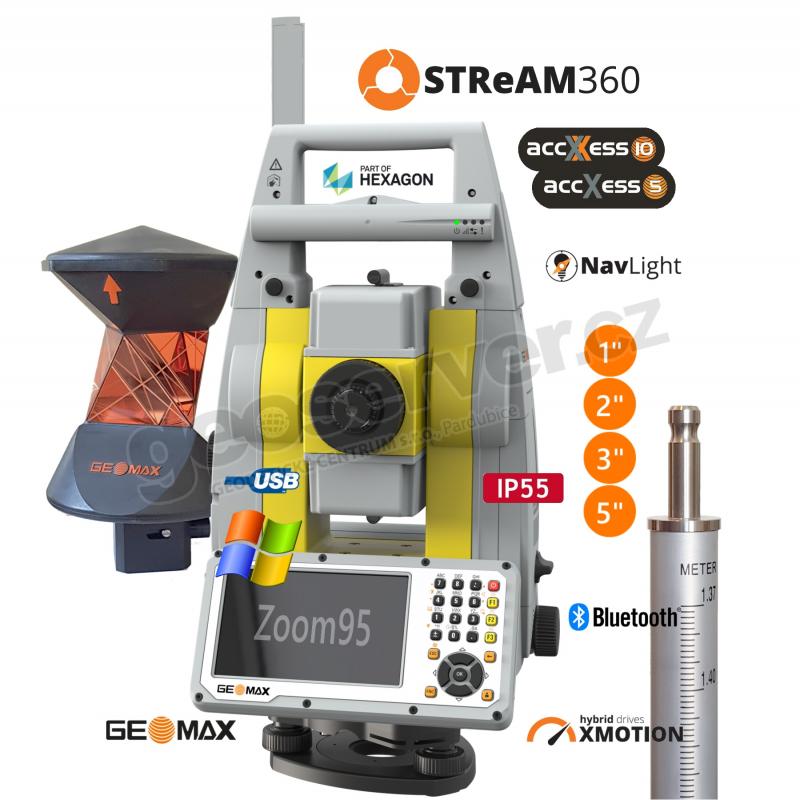

Plný robotický systém GEOMAX Zoom95 Active
Plný robotický systém GEOMAX Zoom95 Active:
Rychlý přehled:
Aktivní one-man systém v plné výbavě, to je robotická sestava totální stanice Zoom95 s aktivním vyhledáváním cíle. Funkce Scout, TRack a AiM zajišťují rychlé automatické vyhledání hranolu, jeho průběžné sledování, a nakonec i přesné docílení při vlastním měření. Rozhraní Long Bluetooth s dosahem 600 m.
Robotická sestava totální stanice Geomax Zoom95 Active je plně automatický aktivní one-man systém s vynikající přesností a dosahem. Rychlé a spolehlivé vyhledání hranolu kdekoliv v okolí přístroje (v plném rozsahu 360°) zajišťuje systém Scout. Funkce TRack (sledování hranolu) podstatným způsobem zkracuje dobu terénního měření a tím okamžitě zvyšuje i produktivitu práce. Pro automatizovaný pohyb přístroje se využívá inovativní X-motion hybridní pohon, který dokáže sledovat hranol pohybující se ve vzdálenosti 100 m rychlostí 90 km/h. A navíc, díky funkcí AiM (automatické docilování na hranol), se i přesnost vlastního měření zvýší na maximum. Totální stanice Zoom95 je k dodání ve čtyřech verzích, dle přesnosti měření úhlů - standardní 5' a 3', pro přesné a náročné měřické práce 2' nebo dokonce 1'. Totální stanice má dvojosý kompenzátor. který spolu s aktuální kolimační a indexovou chybou vstupuje do tzv. čtyřnásobné kompenzace os, která zaručuje přesné a spolehlivé měření úhlů. Jde o totální stanici s otevřeným operačním systémem WindowsCE, což umožňuje možnost výběru aplikačního software pro obsluhu přístroje (Field Genius, X-pad, Carlson). Přístroj lze zabezpečit proti neoprávněnému spuštění prostřednictvím PIN.
Totální stanice Zoom95 má bezhranolový dosah 500 m nebo 1000 m, přičemž technologie accXess EDM vysílá při tomto typu měření mimořádně úzkou laserovou stopu, která spolu se sofistikovaným zpracováním signálu zajistí skvělou přesnost - bez ohledu na vzdálenost nebo podmínky měření. Dosah na standardní odrazný hranol je 3,5 km. Standardní součástí automatizované totální stanice jsou i vytyčovací světla (naváděcí světla) NavLight, která se využívají především při vytyčovaní. Robotická totální stanice Geomax Zoom95 má vestavěné všechny moderní komunikační porty - Bluetooth® v přístroji a Bluetooth® dlouhého dosahu, umístěný v madle přístroje. Data je možné ukládat do vnitřní paměti o velikosti 2 GB, nebo je lze přímo ukládat i na SD kartu či standardní USB flash disk. Přístroj má i port USB mini a sériový port.
Ovládání one-man systému programem X•PAD Ultimate pro operační systém Android; v češtině.
Sestava robotické totální stanice Zoom95 Active (one-man system):
robotická totální stanice Geomax Zoom95
5'/3'/2'/1',
A5 (500 m)/A10 (1000 m) - bez hranolu
STReAM360:
Scout - automatické vyhledání odrazného hranolu v celém prostoru (360°),
TRack - sledování pohybu odrazného hranolu,
AiM - docilování na odrazný hranol v okamžiku měření vzdálenosti,
ochrana PIN kódem,
Long Bluetooth madlo, vnitřní Bluetooth, USB port standard i mini, slot na SD kartu,
dobíjitelná Li-Ion baterie 4.4 Ah pro 8 hodin práce + nabíječka baterie,
nabíječka baterie 230 V,
adaptér pro nabíjení v autě,
USB flash disk 8 GB,
aplikace GeoMax X•PAD Ultimate (v češtině, Android),
s funkcí GeoTRAil,
všesměrový odrazný hranol 360° v ochranném obalu,
výsuvná karbonová výtyčka 2,3 m v ochranném pouzdře,
kabel USB - USB mini.
Volitelný kontrolér:
1) kontrolér Geomax ZeniusX (4,3') s alfanumerickou klávesnicí (Android)
držák kontroléru na výtyčku
2) tablet Geomax Zenius800 (8', Android),
držák tabletu na výtyčku
3) tablet Samsung Galaxy Tab Active 3 LTE (8', Android),
držák tabletu na výtyčku
4)vaše vlastní zařízení (Android),
Možnost rozšíření na:
- komplexní systém X•Pole (současné měření TS a GNSS příjímačem)
Úhlová přesnost přístroje - 1, 2, 3, 5'
Dosah měření bez hranolu - 500 / 1000 m dle verze
Dosah měření na hranol - 3500 m
Přesnost měření na hranol - ±(1mm + 1,5 ppm x D) mm
Přesnost měření bez hranolu - ±(2mm + 2ppm x D) mm
Dotyková obrazovka - ano
Zvětšení dalekohledu - 30 x
Minimální zaostření - 1 m
Rozsah automatického kompenzátoru - ±3'
Citlivost krabicové libely - 6' / 2 mm
Bluetooth - ano
Záruční doba - 24 měsíců
Délka přístroje - 226 mm
Šířka přístroje - 214 mm
Výška přístroje - 330 mm
Obraz v dalekohledu - vzpřímený
Typ baterie - Li-ion (4400mAh)
Vodotěsnost - IP 55
Provoz na jedno nabití - 8 hodin
Propojení s PC, PDA, tabletem, chytrým telefonem - USB mini
Dosah měření - mini-hranol - 2 000 m
Kompenzátor - ano
Doba měření - normální režim - 0,8 vteřiny
Interní paměť - 2 GB
Hmotnost - 5,3 kg
Nejmenší zobrazená hodnota - normální režim - 1 mm
Minimální čtení úhlů - 1 ''
Typ displeje - WVGA barevný a dotykový
Velikost displeje - 800 x 480 pix, 5'
Jemná ustanovka - nekonečná
Centrace - laserová olovnice
Trojnožka - odnímatelná
Pracovní teplota - -20°C až +50°C
